En general podemos
decir que un medidor de área variable no es más que un sistema en el que el flujo
arrastra un flotador. El flotador está sometido a tres tipos de fuerza, el peso
propio, hacia abajo, y el empuje más el arrastre del propio fluido ambos hacia
arriba. Cuando se alcanza el equilibrio se puede correlacionar la velocidad del
fluido y la posición del flotador. Como el área es conocida, podemos deducir el
caudal que pasa.
Existen una gran
variedad de modelos de rotámetros, cada uno indicado para un caudal, naturaleza
del fluido, y condiciones de utilización.

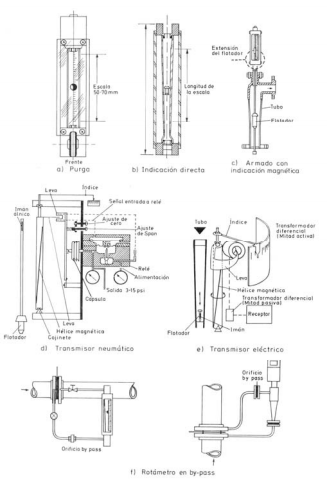

En general los podemos dividir en:
• Rotámetros de Purga
• Rotámetros de
indicación directa
• Rotámetros armados
con indicación magnética, neumática o eléctrica
• Rotámetros de
Bypass: Su aplicación es
importante en tuberías de menos de 100 mm de diámetro.
Características:
• Simple y robusto
• Pequeña pérdida de
presión
• Rango de aplicación
de 10:1
• Resiste alta
temperatura (400 ºC) y presión (40 bar)
• Precisión del 1% -
4%
En el siguiente video se muestra una pequeña explicacion de como funciona este tipo de medidor:
